DJI AGRAS T25

Caracteristicas Aeronave

Peso

  • 25,4 kg (sin batería)
  • 32 kg (con batería)

Peso máximo de despegue [1]

  • Peso máximo de despegue para pulverización: 52 kg (a nivel del mar).
  • Peso máximo de despegue para esparcimiento: 58 kg (a nivel del mar)

Distancia máxima entre ejes diagonal

  • 1925 milímetros

Dimensiones

  • 2585×2675×780 mm (brazos y hélices desplegados)
  • 1475×1540×780 mm (brazos desplegados y hélices plegadas)
  • 1050×690×820 mm (brazos y hélices plegadas)

Rango de precisión de vuelo estacionario (con señal GNSS fuerte)

  • RTK habilitado:
    Horizontal: ±10 cm, Vertical: ±10 cm
  • RTK deshabilitado:
    Horizontal: ±60 cm, Vertical: ±30 cm (módulo de radar habilitado: ±10 cm)

Frecuencia de operación RTK/GNSS

  • RTK:
    GPS L1/L2, GLONASS F1/F2, BeiDou B1I/B2I/B3I, Galileo E1/E5b, QZSS L1/L2
  • GNSS:
    GPS L1, GLONASS F1, BeiDou B1I, Galileo E1, QZSS L1

Radio de vuelo máximo configurable

  • 2000 metros

Resistencia máxima al viento

  • 6 m/s
  • Tamaño del estator: 100×28 mm
  • KV: 59 rpm/V
  • Fuerza:4.600 W/rotor
  • Material:  Filamento de fibra de carbono de nailon
  • Dimensión:  50 pulgadas
  • Diámetro de rotación de la hélice:  1270 milímetros
  • Cantidad:  4
  • Material: Plástico (HDPE)
  • Volumen: 20 litros
  • Carga útil operativa [1]: 20 kilogramos [1]
  • Cantidad: 1
  • Modelo: LX8060SZ
  • Cantidad: 2

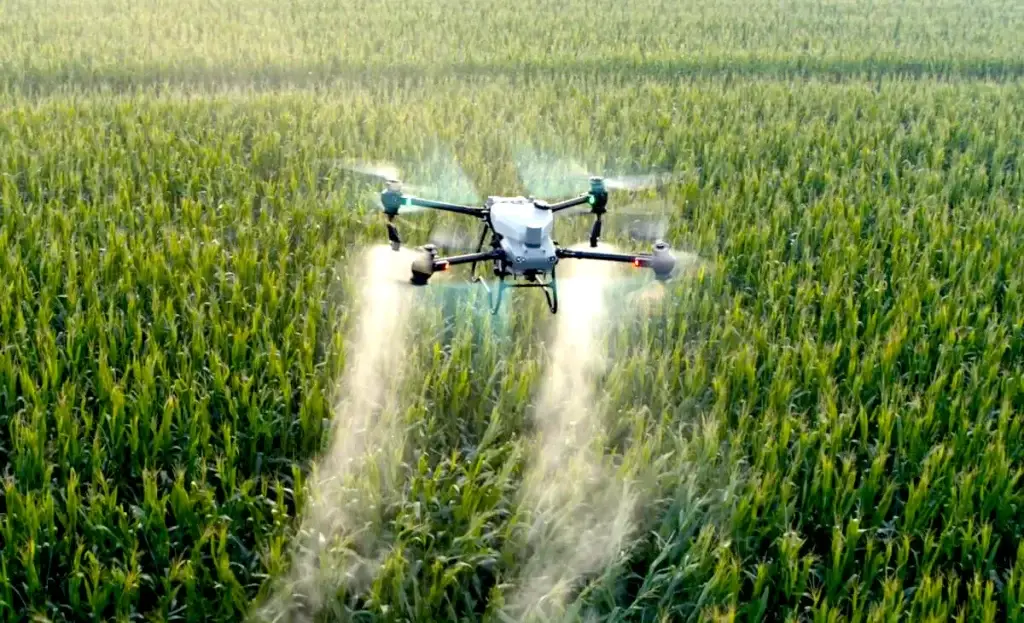

  • Distancia de la boquilla: 1368 mm (boquillas traseras)
  • Tamaño de la gota: 50-500 micras
  • Ancho de pulverización efectivo: 4-7 m (a una altura de 3 m sobre los cultivos)
  • Tipo:  Bomba de impulsor (accionamiento magnético)
  • Cantidad:  2
  • Caudal de una sola bomba:  0-12 L/min
  • Caudal máximo:  16 L/min (2 aspersores); 24 L/min (4 aspersores)

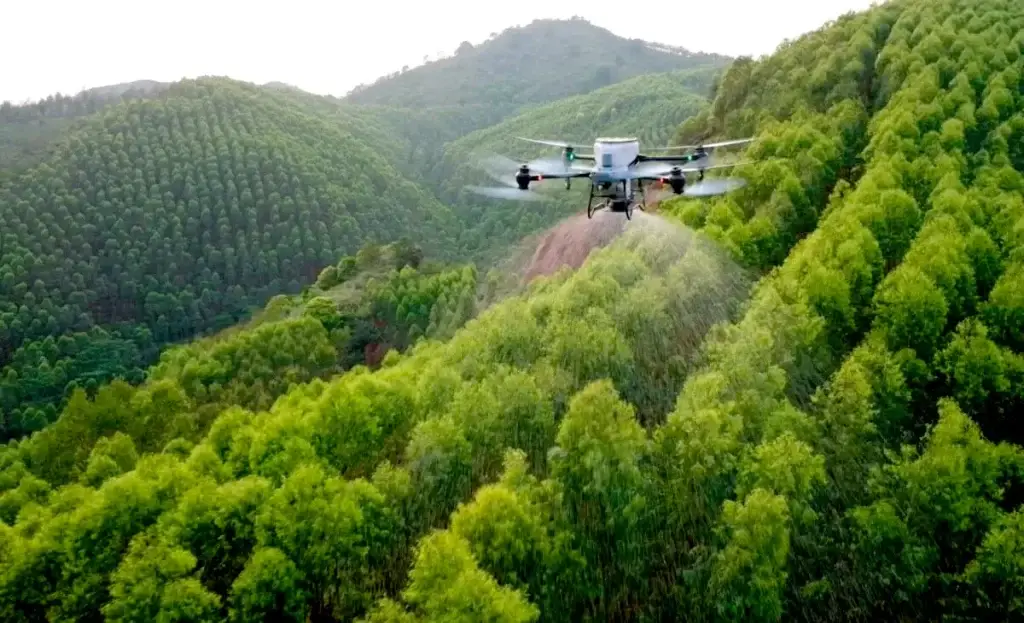

  • Diámetro del material compatible:  gránulos secos de 0,5-5 mm
  • Volumen del tanque de distribución:  35 litros
  • Carga interna del tanque de distribución [10]:  20 kilos
  • Ancho de pulverización efectivo: Varía según el diámetro del material, la velocidad de rotación del disco de centrifugación, el tamaño de la salida de la tolva y la altitud de vuelo. Para un rendimiento óptimo, se recomienda ajustar las variables correspondientes para lograr un alcance de esparcimiento de 5 a 8 metros.

Modelo

  • RD241608RF (radar de matriz en fase delantero)
  • RD241608RB (radar de matriz en fase trasero)

Seguimiento del terreno

  • Pendiente máxima en funcionamiento sin mapeo: 50°
  • Rango de detección de altitud: 1-50 m
  • Rango de trabajo de estabilización: 1,5-30 m

Evitación de obstáculos

  • Alcance de detección de obstáculos (multidireccional): 1-50 m
    Campo de visión (FOV):
  • Radar de matriz en fase delantero: horizontal 360°, vertical ±45°, ascendente ±45° (cono).
  • Radar de matriz en fase trasero: vertical 360°, horizontal ±45°.
  • Condiciones de trabajo: vuelo a más de 1,5 m sobre el obstáculo a una velocidad horizontal no superior a 10 m/s y vertical no superior a 3 m/s.
  • Distancia límite de seguridad: 2,5 m (distancia entre la parte delantera de las hélices y el obstáculo después del frenado).
    Dirección de detección: detección multidireccional de 360°.
  • Rango de medición:  0,5-29 metros
  • Velocidad de detección efectiva:  ≤10 m/s
  • Campo de visión:  Horizontal: 90°, Vertical: 106°
  • Entorno operativo:  Luz adecuada y entorno discernible
  • Modelo  RM700B
  • Frecuencia de operación [5]  2,4000-2,4835 GHz, 5,725-5,850 GHz
  • Distancia máxima de transmisión  7 km (FCC), 5 km (SRRC), 4 km (MIC/CE); (sin obstrucciones, sin interferencias y a una altitud de 2,5 m)
  • Protocolo Wi-Fi  Wi-Fi 6
  • Frecuencia de funcionamiento de Wi-Fi [5]  2,4000-2,4835 GHz, 5,150-5,250 GHz, 5,725-5,850 GHz
  • Protocolo Bluetooth  Bluetooth 5.1
  • Frecuencia de funcionamiento de Bluetooth  2,4000-2,4835 GHz
  • Sistema global de navegación por satélite (GNSS)  GPS+Galileo+BeiDou
  • Pantalla  Pantalla táctil LCD de 7,02 pulgadas, con una resolución de 1920×1200 píxeles y un alto brillo de 1200 cd/m2
  • Temperatura de funcionamiento  -20° a 50° C (-4° a 122° F)
  • Rango de temperatura de almacenamiento
     Menos de un mes: -30° a 45° C (-22° a 113° F)
    De uno a tres meses: -30° a 35° C (-22° a 95° F) De
    seis meses a un año: -30° a 30° C (-22° a 86° F)
  • Temperatura de carga  5° a 40° C (41° a 104° F)
  • Duración de la batería interna  3 horas 18 minutos
  • Duración de la batería externa  2 horas 42 minutos
  • Tipo de carga  Se recomienda utilizar un cargador USB-C certificado localmente con una potencia nominal máxima de 65 W y un voltaje máximo de 20 V, como el cargador portátil DJI de 65 W.
  • Tiempo de carga  2 horas para batería interna o batería interna y externa (cuando el control remoto está apagado y usa un cargador DJI estándar)
  • Modelo  Batería de vuelo inteligente DB800 (BAX702-30000 mAh-52,22 V)
  • Peso Aprox. 6.6 kg
  • Capacidad  15.500 mAh
  • Voltaje nominal 52,22 voltios
  • Canal de salida
    1. Salida de carga de CC 42-59,92 V/9000 W
    2. Fuente de alimentación para disipador de calor refrigerado por aire 12 V/6 A
    3. Salida de CA 230 V/1500 W o 120 V/750 W [8]
  • Tiempo de carga de la batería [11]  Cargar completamente una batería (batería DB800)  lleva entre 9 y 12 minutos.

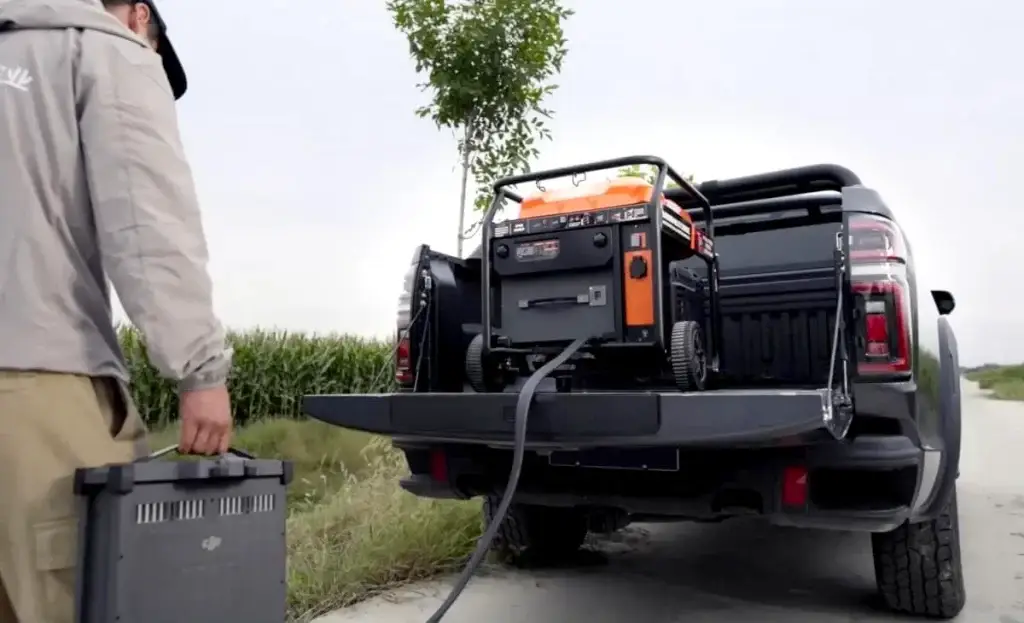

  • Capacidad del tanque de combustible  20 litros
  • Método de inicio  Arranque del generador mediante el interruptor de arranque de un botón
  • Potencia máxima del motor  6.000 W
  • Tipo de combustible  Gasolina sin plomo con RON ≥91 (AKI ≥87) y contenido de alcohol inferior al 10% (*Brasil: gasolina sin plomo con RON ≥ 91 y contenido de alcohol del 27%)
  • Consumo de combustible de referencia [9] 600 ml/kWh
  • Modelo de aceite de motor  SJ 10W-40
  • Número de modelo  CHX101-7000
  • Dimensiones  300 × 280 × 230 mm
  • Peso  Aprox. 11,5 kg
  • Entrada/Salida
    Voltaje de entrada: 100-240 VCA
    Voltaje de salida: 59,92 V
    Corriente de salida: 100 A máx.
  • Tiempo de carga [11]  Carga completamente una batería en 9 a 12 minutos (Batería de vuelo inteligente DB800)
  • Funciones de protección Protección contra sobretensión, sobrecarga, subtensión y sobretemperatura.
  • Seguridad de carga  Protección del cable de CA, protección del cable de alimentación y protección del conector de carga

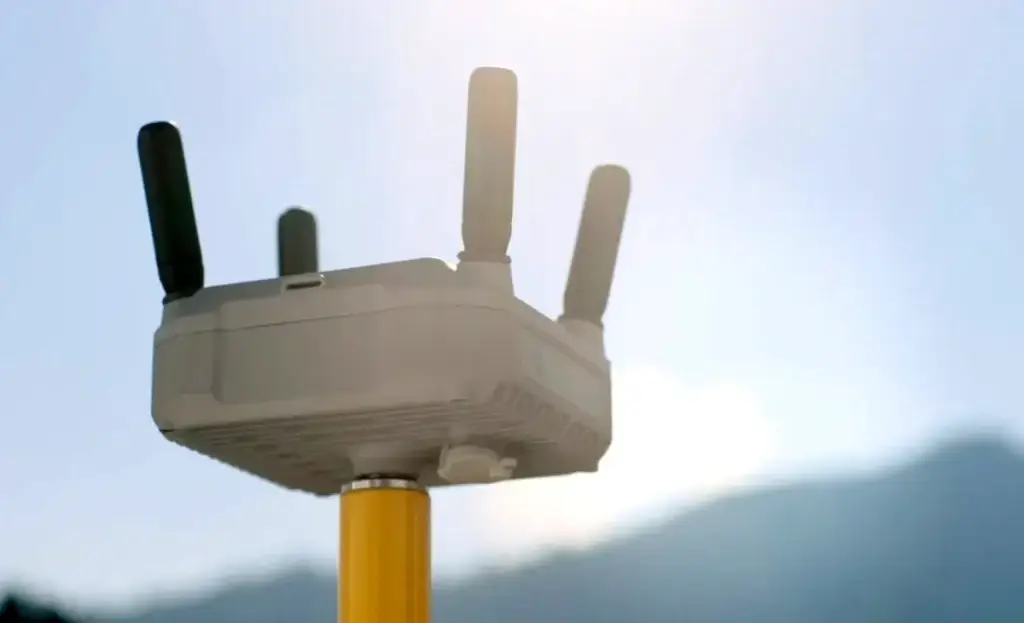

  • Modelo  RL01-65
  • Dimensiones  120×110×100 mm
  • Peso ≤575 gramos
  • Voltaje de entrada [6]  9 V3 A / 12 V2,5 A / 15 V2 A
  • Consumo de energía  9 W (SRRC), 12 W (FCC)
  • Capacidad  6500 mAh
  • Tiempo de funcionamiento  4 horas
  • Frecuencia de operación [5]  2,4000-2,4835 GHz, 5,725-5,850 GHz
  • Distancia máxima de transmisión
    5 km (SRRC), 4 km (MIC/KCC/CE), 7 km (FCC)
    (sin obstrucciones, sin interferencias y a una altitud de vuelo de 2,5 m)
  • Tiempo de carga  2 horas y 20 minutos (cuando se utiliza un cargador DJI estándar)
  • Clasificación IP [6]  IP55
  • [1] Los datos se midieron al nivel del mar. El peso de la carga útil se ve muy afectado por la temperatura ambiente y la altitud. El peso de la carga útil debe reducirse en 5 kg por cada 1000 m de aumento de altitud. La aplicación DJI Agras recomendará el peso de la carga útil según el estado actual y el entorno de la aeronave. Al agregar materiales, el peso máximo no debe exceder el valor recomendado; de lo contrario, la seguridad del vuelo puede verse comprometida.
  • [2] El ancho de rociado del sistema de rociado depende del escenario operativo y la demanda de uniformidad de cobertura.
  • [3] El ancho de distribución del sistema de distribución depende del escenario operativo y la demanda de uniformidad de cobertura.
  • [4] El rango de detección efectivo y su capacidad para evitar y sortear obstáculos variarán según la luz ambiental, la lluvia, la niebla y el material, la posición, la forma y otras propiedades de los obstáculos. La detección descendente ayuda principalmente en el seguimiento del terreno y el mantenimiento de altitud. La detección en otras direcciones se utiliza para la evitación de obstáculos.
  • [5] La frecuencia de 5,8 GHz no está disponible en algunos países. Consulte las normativas locales para obtener más información.
  • [6] Utilice cargadores o fuentes de alimentación externas que cumplan con las especificaciones. De lo contrario, el dispositivo podría no funcionar correctamente.
  • [7] El grado de protección puede verse reducido debido a un uso inadecuado y a daños causados ​​por fuerzas externas o factores ambientales.
  • [8] La potencia y el voltaje reales pueden variar según las normativas locales.
  • [9] Medido con gasolina RON 92 a nivel del mar, a una temperatura ambiente de 25 °C y con una potencia de carga de 9 kW.
  • [10] La aplicación DJI Agras recomendará de forma inteligente el límite de peso de carga útil para el tanque de dispersión según el estado actual y el entorno de la aeronave. NO exceda el límite de peso de carga útil recomendado al añadir material al tanque de dispersión. De lo contrario, la seguridad del vuelo podría verse afectada.
  • [11] Factores que afectan el tiempo de carga: Altitud de la estación de carga; Cable de carga que cumple con los requisitos de carga rápida; Temperatura de la celda de la batería entre 15 °C y 70 °C (59 °F y 158 °F).
